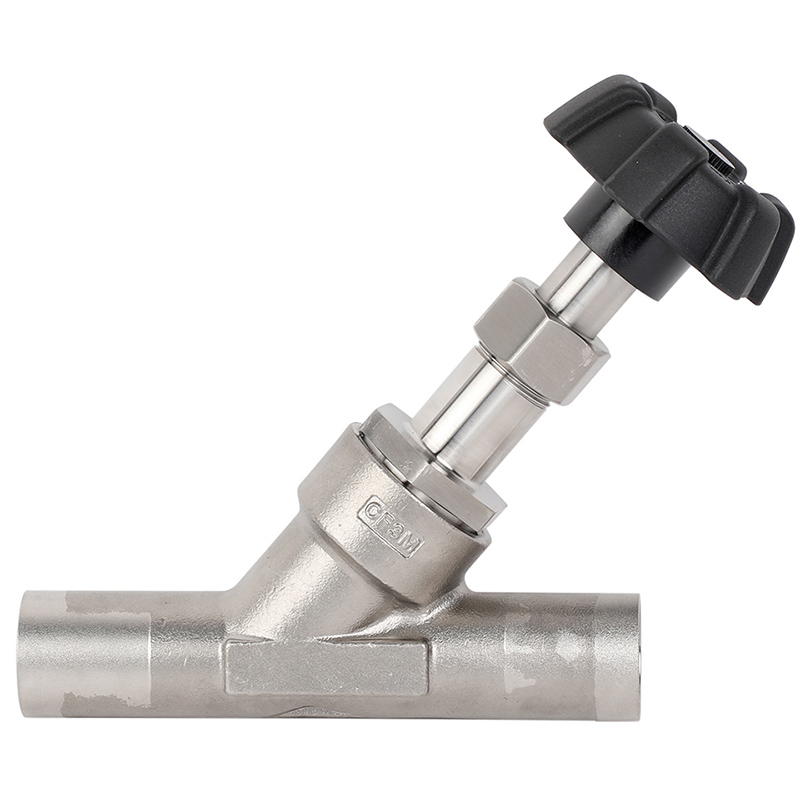

手動焊接角座閥
角閥應用：啤酒飲料等灌裝設備、印刷紡織、氣體工業、制藥及醫療設備、化工行業、高溫滅菌/發泡機械、水處理等。
特點
標準設計：
單作用（氣動頭通常為一個孔）；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用（氣動頭通常為兩個孔）；給氣控制其開關（根據客戶要求，還可以選雙作用加彈簧復位控制更精準）
氣動角座閥按管道安裝類別可分為：焊接式連接、快裝式連接、螺紋式連接和法蘭連接
氣動角座閥按執行器種類分為：塑料執行器角座閥，不銹鋼執行器角座閥
技術參數

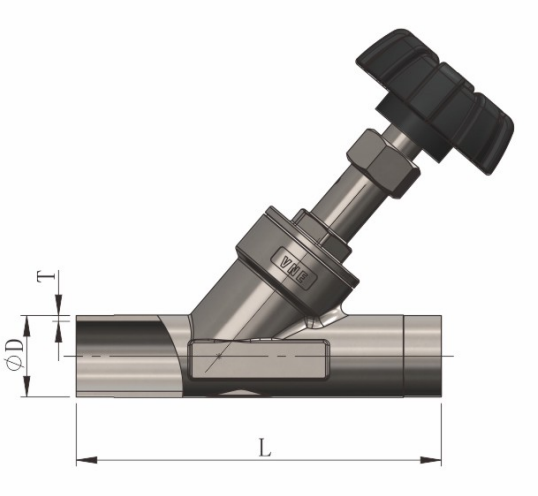

| SIZE | D*K | D*K | ||||||
| DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | L | GB/T12459 | L |
| DN6 | 0.25" | 8*1.0 | / | 6.35*1.0 | 6.35*0.89 | 100 | / | / |
| DN8 | 0.375" | 10*1.0 | / | 9.53*1.0 | 9.53*0.89 | 100 | / | / |
| DN10 | 0.5" | 12*1.5 | 13*1.5 | 12.7*1.5 | 12.7*1.65 | 100 | 12*1.5 | 100 |
| DN15 | 0.75" | 18*1.5 | 19*1.5 | 19.05*1.5 | 19.05*1.65 | 100 | 18*1.6 | 100 |
| DN20 | / | 22*1.5 | 23*1.5 | 21.3*1.5 | / | 100 | 25*1.6 | 120 |
| DN25 | 1.0" | 28*1.5 | 29*1.5 | 25.4*1.5 | 25.4*1.65 | 120 | 32*1.6 | 140 |
| DN32 | 1.25" | 34*1.5 | 35*1.5 | 31.8*1.5 | / | 140 | 38*1.6 | 155 |
| DN40 | 1.5" | 40*1.5 | 41*1.5 | 38.1*1.5 | 38.1*1.65 | 155 | 45*1.6 | 170 |
| DN50 | 2" | 52*1.5 | 53*1.5 | 50.8*1.5 | 50.8*1.65 | 190 | 57*1.6 | 190 |
| DN65 | 2.5" | 70*2.0 | 70*2.0 | 63.5*2.0 | 63.5*1.65 | 190 | 76.2*2.0 | 230 |
| DN80 | 3" | / | / | 76.2*2.0 | 75.2*1.65 | 230 | / | / |
| DN80Max | 3.5" | 85*2.0 | 85*2.0 | 88.9*2.0 | / | 249 | 89*2.0 | 249 |
| DN100 | 4" | 104*2.0 | 104*2.0 | 101.6*2.0 | 101.6*2.11 | 260 | 108*2.0 | 260 |
| / | / | DN | DN | NPS | NPS | / | DN | / |
